Hammarborrning effektiv borrning i hård mark och berg

När marken består av hårt berg, block och kompakt morän räcker traditionell grävning sällan till. Projekt för vatten, avlopp, el eller fiber riskerar att bli både dyra och tidskrävande om man enbart förlitar sig på schaktning eller sprängning. Här kommer hammarborrning in som en trygg, kostnadseffektiv och schaktfri metod för att ta sig igenom svår mark utan stora ingrepp på ytan.

Med en kombination av tryckluft, slaghammare och robusta stålrör går det att skapa säkra ledningsstråk under vägar, järnvägar, tomter och känsliga miljöer utan att stänga av trafiken eller gräva upp hela området. Metoden används i dag av många kommuner, entreprenörer och fastighetsägare som vill säkra sin infrastruktur i tuff terräng.

Vad hammarborrning är och hur metoden fungerar

Hammarborrning är en form av schaktfri borrning som används när marken är för hård eller stenig för vanlig styrd borrning. I stället för att fräsa sig fram använder man en kraftfull slaghammare som krossar berg och sten samtidigt som ett skyddsrör drivs fram.

Enkelt förklarat går arbetet till så här:

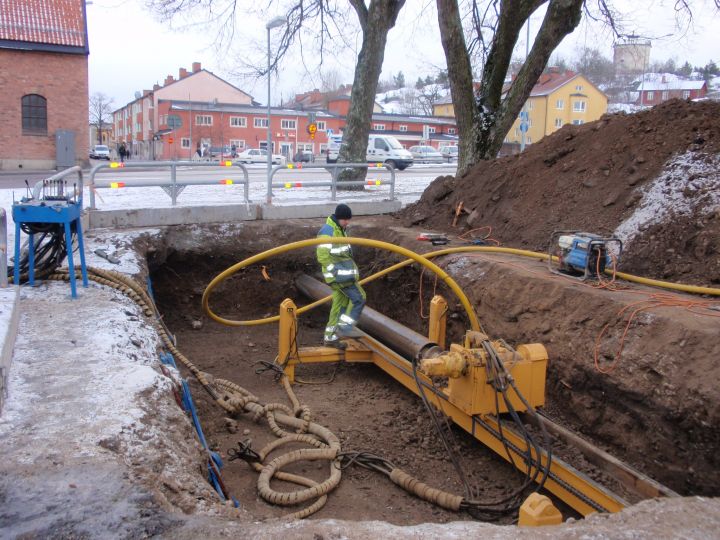

En ståltub med inbyggd tryckluftshammare placeras vid startgropen.
Hammaren slår sig fram genom berg, stenblock eller morän med hög slagfrekvens.
Samtidigt drivs stålröret in i marken, steg för steg, i den riktning som planerats.
När borrningen är klar fungerar stålröret som skyddsrör där ledningar, kablar eller kulvertar kan dras.

Resultatet blir en stabil genomföring med tydligt definierad sträckning. Ingen sprängning behövs och omgivningen påverkas i mycket liten grad. Metoden lämpar sig särskilt bra när:

marken består av massivt berg eller blockrik morän
området är tätbebyggt eller känsligt, till exempel innerstad eller naturmiljö
man vill passera under vägar, järnvägar eller byggnader utan avstängningar

En tydlig fördel med den här tekniken är den höga förutsägbarheten. När utrustningen väl är rätt dimensionerad och linjen noggrant inmätt blir resultatet ofta både rakt och reproducerbart, även i riktigt tuffa geologiska förhållanden.

Fördelar, användningsområden och typiska dimensioner

En modern borrigg för hammarborrning klarar vanligtvis rördimensioner från omkring 139 millimeter upp till drygt 400 millimeter och borrsträckor på upp till cirka 80 meter i ett svep. Det täcker många vanliga behov, till exempel vid:

övergångar under större vägar och järnvägar
korsningar under infarter, parkytor och byggnader
dragning av huvudledningar på tomter med berg i dagen eller tunn jordmån

Metoden används ofta för:

vatten- och avloppsledningar
skyddsrör för elkablar och fjärrvärme
fiber och annan kommunikationsinfrastruktur
grundläggning, pålning och stabilisering i hård mark

Tre centrala fördelar återkommer i de flesta projekt:

1. Mindre schakt och återställning
Eftersom borrningen sker under mark minskar behovet av stora schakter. Det leder till färre transporter, mindre masshantering och enklare återställning av mark, asfalt och grönytor. För fastighetsägare och kommuner innebär det både lägre kostnader och mindre störning för boende och trafikanter.

2. Ökad säkerhet jämfört med sprängning
I känsliga miljöer kan sprängning vara både riskfylld och svår att tillståndspröva. Hammarborrning ger visserligen vibrationer och visst ljud, men arbetet är lokalt och mer kontrollerbart. Man slipper sprängmattor, risker för stenkast och behov av evakuering i närliggande byggnader.

3. Bättre totalekonomi i hård mark
Vid första anblick kan tekniken verka avancerad, men när man räknar in kostnaden för sprängning, stora schaktdjup, trafikomläggningar och återställning blir den totala kalkylen ofta fördelaktig. Metoden är särskilt ekonomisk där markförhållandena växlar snabbt mellan jord, sten och berg, eftersom samma borrsträcka kan ta sig igenom allt i en följd.

För entreprenörer och beställare innebär det här att projekteringen kan planeras med större trygghet. Man vet att man har en metod som klarar både hårda och heterogena material utan att arbetet måste avbrytas eller projekteras om mitt i genomförandet.

När hammarborrning är rätt val i praktiken

Frågan uppstår ofta: när är styrd borrning tillräcklig, och när bör man gå över till hammarborrning? En praktisk tumregel är att styrd borrning passar bäst i mer homogena jordar som lera, sand och grus, medan hammarborrning tar vid när:

borrkronan riskerar att fastna i blockrik terräng
förundersökningar visar inslag av massivt berg i sträckningen
tidigare försök med enklare borrmetoder misslyckats
krav på lutning och höjdläge är viktiga även genom hårt material

Vid ett vägkorsningsprojekt kan till exempel ledningar behöva dras under en bergknalle på kort sträcka. I stället för att spränga sig ner från ytan, med stor påverkan på vägen, väljer man hammarborrning horisontellt under vägen. Trafiken kan fortsätta rulla medan röret installeras, och när borrningen är klar kan ledningen dras på plats nästintill utan påverkan för omgivningen.

Ett annat vanligt scenario är äldre villaområden där gatorna är smala och marken stenrik. Här vill man ofta undvika att gräva upp hela gatan för nya VA-ledningar. Genom att kombinera kortare schakter i anslutning till brunnar med hammarborrning mellan dessa punkter går det att förnya nätet med minimalt ingrepp i både asfalt och trädgårdar.

För att lyckas krävs noggrann planering av start- och målgropar, kontroll av höjder och lutningar samt kännedom om befintliga kablar och ledningar. Rätt vald utrustning, tydlig projektering och erfarna operatörer gör stor skillnad för både kvalitet och tidplan.

När ett projekt innehåller hård mark, krav på schaktfri metod och begränsningar i form av trafik eller känslig omgivning brukar hammarborrning framstå som ett naturligt förstahandsval. För den som vill diskutera möjligheterna vidare eller behöver hjälp med praktisk projektering och utförande kan det vara klokt att vända sig till en erfaren aktör inom undermarksarbeten, till exempel Undermarksarbeten eller undermarksarbeten.se.
